Traitement et décontamination d’air
en centrale et réseau aéraulique

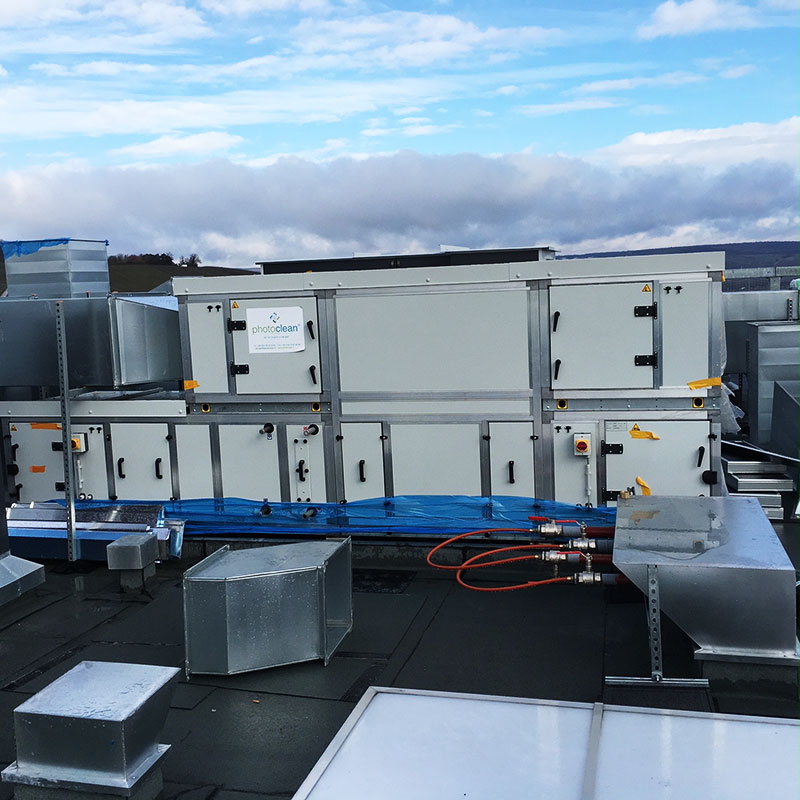

Les centrale de traitement d’air CTAirpur série agroalimentaire de Photoclean Quartz sont constituées de panneaux «sandwich» de type auto-portant, lisse intérieur et extérieur.

Les panneaux standards sont réalisés de la manière suivante :

  • Tôle extérieure prélaquée, épaisseur 6/10 mm, RAL 9002.
  • Mousse de polyuréthane, densité 40 Kg/m3, avec 90% de cellules fermées, résistance à la compression de 180 KN/m2, résistance au cisaillement de 170 KN/m2.
  • Tôle intérieure prélaquée, épaisseur 6/10 mm, RAL 9002.
  • Possibilité de réaliser des panneaux avec tôle de finition inox 304 intérieure/extérieure ou inox 304 intérieure/prélaquée extérieure (autres possibilités sur demande).
  • Les panneaux présentent une épaisseur de 80 ou 100 mm, le classement au feu suivant la norme NFP 92-501 est M1.
  • L’assemblage des panneaux se fait par l’intermédiaire d’un système de crochets intégrés qui viennent se verrouiller dans une fixation métallique prévue dans le panneau adjacent ou dans le poteau d’angle. Pour manœuvrer ces crochets une simple clé à tête hexagonale suffit.
  • Le principe de construction des panneaux et des poteaux permet une exécution lisse et sans pont thermique.
  • Le plancher de la centrale comporte des éléments de support de tous les composants internes (batterie, ventilateur,…) aucun composant ne repose directement sur le plancher de la centrale afin de favoriser un nettoyage optimum.
  • Nos caissons sont toujours prévus avec un châssis support, un système de suspension intégré est disponible en option.
  • Les accès sont prévus soit par porte sur charnières, soit par trappe amovible avec fixation par cavaliers de pression. Les 2 modèles sont équipés de cadres anti ponts thermiques.
  • L’intégration de nos modules de décontamination d’air par photocatalyse permettent de détruire en continu les contaminants microbiologiques et chimiques de l’air avec une perte de charge complémentaire de 70 Pa.
